Inetl VT-d介绍

Intel VT-d的全称是Intel for I/O，它是Intel虚拟化技术的一部分，主要针对的是I/O子系统，它的实现主要是通过在硬件上引入重定向单元，该硬件重定向单元用于对I/O子系统的DMA操作和中断传递进行重定向，从而辅助VMM（）实现I/O子系统的虚拟化。

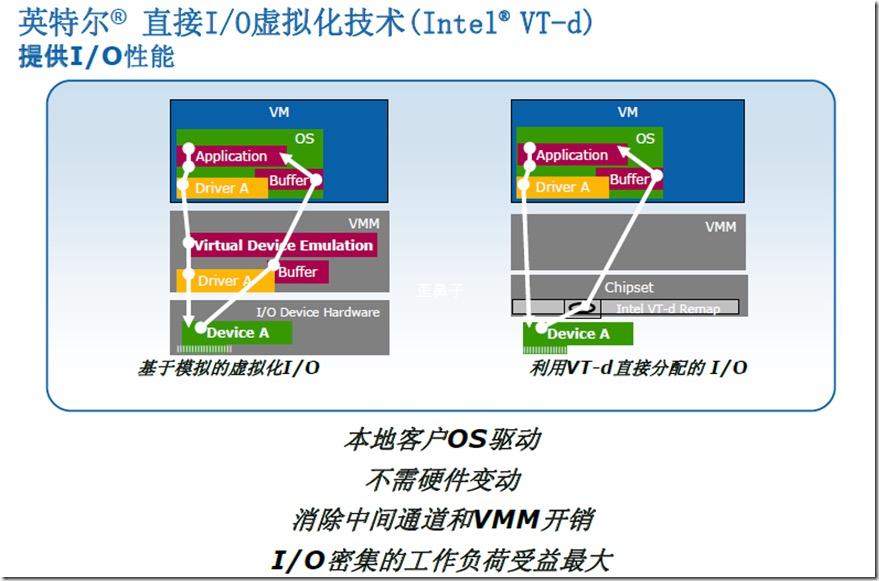

VT-d是一个位于CPU、内存和I/O设备之间的硬件设备，通常位于PCI设备树的根部，或者类似的位于I/O子系统的根部，当VT-d重定向硬件设备启用的时候，它会拦截位于它下面的所有I/O设备产生的中断请求和通过DMA方式对虚拟机内存访问的请求，然后通过查找中断重定向表或者I/O页表的方式（类似分页机制）来重新定位中断转发的目标LAPIC或者是I/O设备访问的目标主机物理内存地址。如下图所示：

intel vt x_Intel VT-d虚拟化技术_VT-d I/O子系统重定向

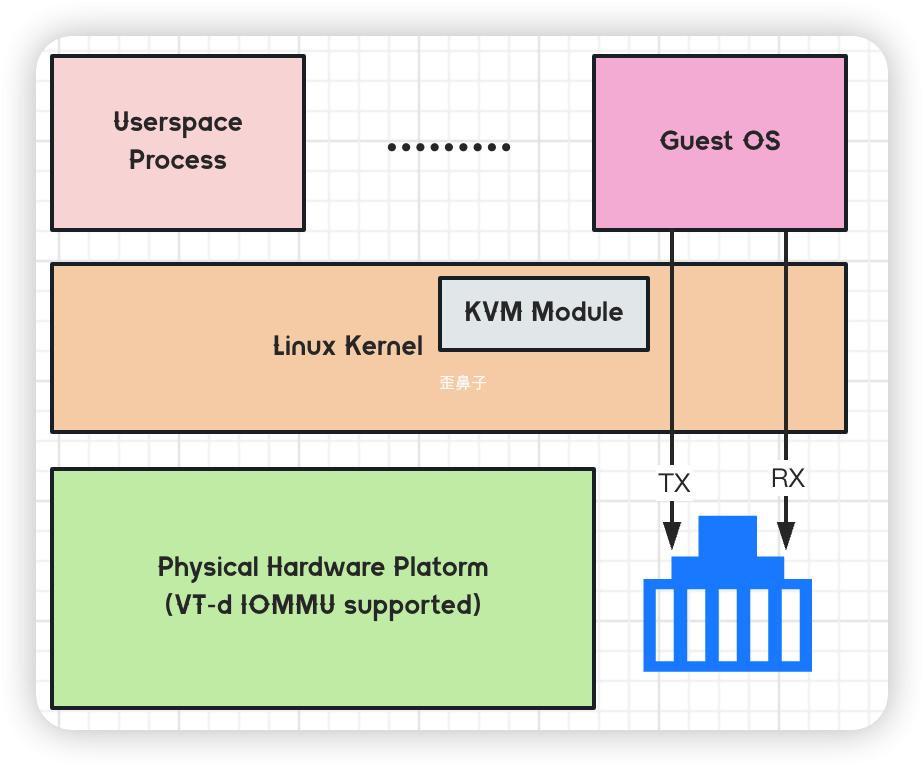

KVM虚拟机支持将宿主机的PCI、PCI-E设备附加到虚拟化的客户机中，从而让客户机以独占方式访问这个PCI（或PCI-E）设备，通过硬件支持的VT-d技术将设备分配给客户机后，在客户机看来，设备是物理上连接在其PCI（或PCI-E）总线上的，客户机对该设备的I/O交互和实际的物理设备操作完全一样，不需要（或者很少需要）的参与。在KVM中通过VT-d技术使用一个PCI-E网卡的系统架构示例图如下：

VT-d I/O子系统重定向_Intel VT-d虚拟化技术_intel vt x

Inetl VT-d使用

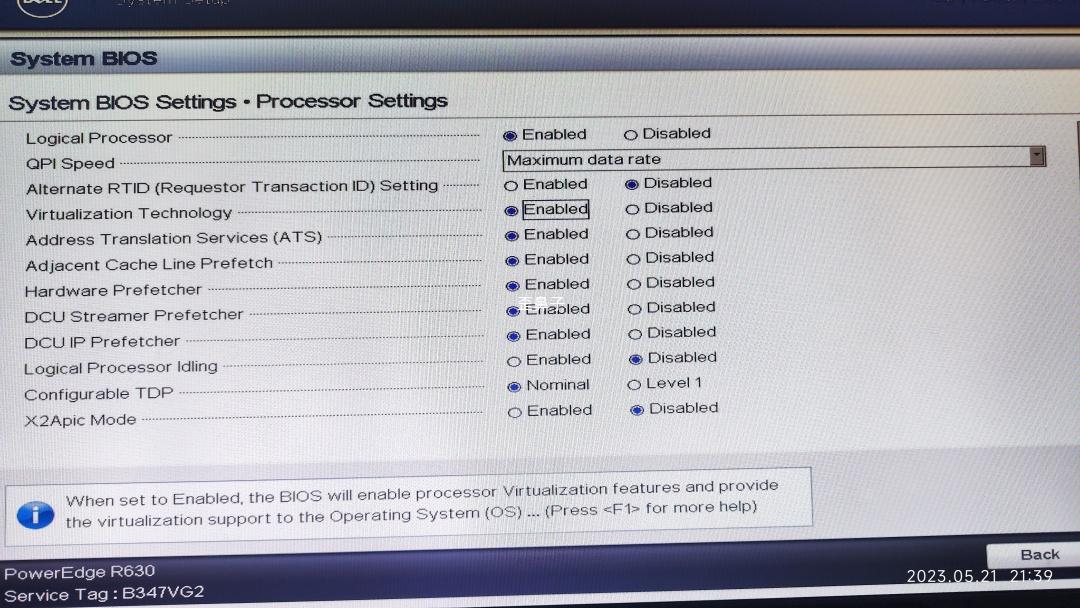

首先需要在BIOS当中开启，不同主板的开启方法不同，我的是戴尔的R630，在当中找到，设置为就可以了。

VT-d I/O子系统重定向_Intel VT-d虚拟化技术_intel vt x

如果你的BISO已经开启了，一般来说现在的Linux内核也是默认启用的，使用下面命令就可以查看

[root@localhost ~]# dmesg | grep DMAR
[ 0.008663] ACPI: DMAR 0x000000007BAFE000 000108 (v01 DELL PE_SC3 00000001 DELL 00000001)
[ 0.008686] ACPI: Reserving DMAR table memory at [mem 0x7bafe000-0x7bafe107]
[ 0.943354] DMAR: Host address width 46
[ 0.943356] DMAR: DRHD base: 0x000000fbffc000 flags: 0x0
[ 0.943363] DMAR: dmar0: reg_base_addr fbffc000 ver 1:0 cap 8d2078c106f0466 ecap f020df
[ 0.943364] DMAR: DRHD base: 0x000000c7ffc000 flags: 0x1
[ 0.943367] DMAR: dmar1: reg_base_addr c7ffc000 ver 1:0 cap 8d2078c106f0466 ecap f020df
[ 0.943368] DMAR: ATSR flags: 0x0
[ 0.943369] DMAR: ATSR flags: 0x0
[ 0.943370] DMAR-IR: IOAPIC id 10 under DRHD base 0xfbffc000 IOMMU 0
[ 0.943371] DMAR-IR: IOAPIC id 8 under DRHD base 0xc7ffc000 IOMMU 1
[ 0.943372] DMAR-IR: IOAPIC id 9 under DRHD base 0xc7ffc000 IOMMU 1
[ 0.943373] DMAR-IR: HPET id 0 under DRHD base 0xc7ffc000
[ 0.943374] DMAR-IR: x2apic is disabled because BIOS sets x2apic opt out bit.
[ 0.943374] DMAR-IR: Use 'intremap=no_x2apic_optout' to override the BIOS setting.
[ 0.943959] DMAR-IR: Enabled IRQ remapping in xapic mode

可以看到类似 DMAR-IR: IRQ in xxxxx mode 的输出即可。

隔离隐藏宿主设备

可以使用这个内核模块来对需要分配给客户机的设备进行隐藏，从而让宿主机和未被分配该设备的客户机都无法使用该设备，达到隔离和安全使用的目的。

查看是否开启

[root@localhost ~]# lsmod |grep vfio_pci

如果没有输出表示还未开启，我们可以通过以下命令开启

[root@localhost ~]# modprobe vfio_pci
[root@localhost ~]# lsmod |grep vfio_pci
vfio_pci 53248 0
vfio_virqfd 16384 1 vfio_pci
vfio 32768 2 vfio_iommu_type1,vfio_pci
irqbypass 16384 2 vfio_pci,kvm

当然如果你的内核比较特殊，即已经被编译到内核当中，而不是作为，则检查

/sys/bus/pci//是否存在即可。

我们可以通过lspci找到设备的BDF，然后将该设备绑定到驱动，这里我们从pci列表当中随便找一个BDF为00:1a.0的设备，这个设备是网卡相关的。

[root@localhost ~]# lspci -s 01:00.3 -k
01:00.3 Ethernet controller: Intel Corporation I350 Gigabit Network Connection (rev 01)
 Subsystem: Dell Gigabit 4P I350-t rNDC
 Kernel driver in use: igb
 Kernel modules: igb

可以看到目前是绑定到igb这个驱动上，我们先进行解绑，解绑我们需要知道设备在PCI/PCI-E总线的具体位置

[root@localhost ~]# lspci -s 01:00.3 -Dn
0000:01:00.3 0200: 8086:1521 (rev 01)

依次是(0000)、bus(01)、slot(00)、(3)，其中的值一般为0（如果机器有多个host 时，其取值范围是0~），bus的取值范围是0~0xff，slot取值范围是0~0x1f，取值范围是0~0x7，其中后三个值一般简称为BDF（即bus::）。

解绑

[root@localhost ~]# echo 0000:01:00.3 > /sys/bus/pci/drivers/igb/unbind
[root@localhost ~]# lspci -s 01:00.3 -k
01:00.3 Ethernet controller: Intel Corporation I350 Gigabit Network Connection (rev 01)
 Subsystem: Dell Gigabit 4P I350-t rNDC
 Kernel modules: igb

绑定到上

[root@localhost ~]# echo 0000:01:00.3 > /sys/bus/pci/drivers/vfio-pci/bind
[root@localhost ~]# lspci -s 01:00.3 -k
01:00.3 Ethernet controller: Intel Corporation I350 Gigabit Network Connection (rev 01)
 Subsystem: Dell Gigabit 4P I350-t rNDC
 Kernel driver in use: vfio_pci
 Kernel modules: igb

然后我们可以通过以下命令查看qemu当中的驱动的应用。

[root@localhost ~]# qemu-system-x86_64 -device vfio-pci,help
vfio-pci options:
 addr= - Slot and optional function number, example: 06.0 or 06 (default: -1)
 bootindex=
 display= - on/off/auto (default: "off")
 failover_pair_id=
 host= - Address (bus/device/function) of the host device, example: 04:10.0
 multifunction= - on/off (default: false)
 rombar= - (default: 1)
 romfile=
 sysfsdev=
 x-balloon-allowed= - (default: false)
 x-enable-migration= - (default: false)
 x-igd-gms= - (default: 0)
 x-igd-opregion= - on/off (default: false)
 x-intx-mmap-timeout-ms= - (default: 1100)
 x-msix-relocation= - off/auto/bar0/bar1/bar2/bar3/bar4/bar5 (default: "off")
 x-no-geforce-quirks= - (default: false)
 x-no-kvm-intx= - (default: false)
 x-no-kvm-ioeventfd= - (default: false)
 x-no-kvm-msi= - (default: false)
 x-no-kvm-msix= - (default: false)
 x-no-mmap= - (default: false)
 x-no-vfio-ioeventfd= - (default: false)
 x-nv-gpudirect-clique= - NVIDIA GPUDirect Clique ID (0 - 15)
 x-pci-device-id= - (default: 4294967295)
 x-pci-sub-device-id= - (default: 4294967295)
 x-pci-sub-vendor-id= - (default: 4294967295)
 x-pci-vendor-id= - (default: 4294967295)
 x-pcie-extcap-init= - on/off (default: true)
 x-pcie-lnksta-dllla= - on/off (default: true)
 x-pre-copy-dirty-page-tracking= - on/off/auto (default: "on")
 x-req= - on/off (default: true)
 x-vga= - on/off (default: false)
 xres= - (default: 0)
 yres= - (default: 0)

其中 addr= - Slot and , : 06.0 or 06 (: -1)属性表示设备在客户机中的PCI的slot编号（即BDF的D-的值）， host= - (bus//) of the host , : 04:10.0 属性host表示的是指定分配的PCI设备在宿主机中的地址（BDF号）

使用的时候使用类似下述命令就可以使用来独占设备了。

[root@localhost ~]# qemu-system-x86_64 -enable-kvm -smp 4 -m 8G rhel7.3.img -device vfio-pci,host=01:00.3.addr=00
